CAD 왕초보를 위한 도면 읽기 기초: 선·치수·기호 한 번에 이해하기

1. 도면을 읽는다는 것의 의미

도면은 제품을 제작하거나 가공하기 위해 필요한 정보를 시각적으로 정리한 문서다.
선, 치수, 기호, 단면 등 규칙에 따라 표현되며 이를 정확히 이해해야 가공 실수 없이 작업을 진행할 수 있다.
CAD를 처음 접할 때 가장 먼저 익혀야 하는 부분은 도면에서 사용되는 기본 표현 방식이다.

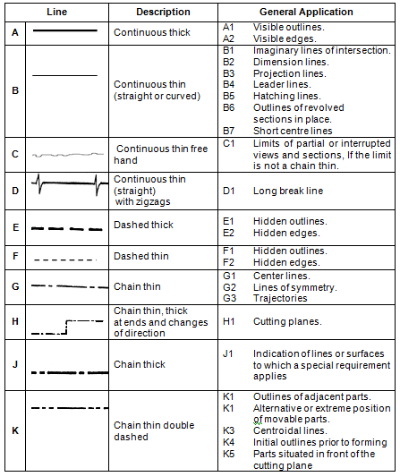

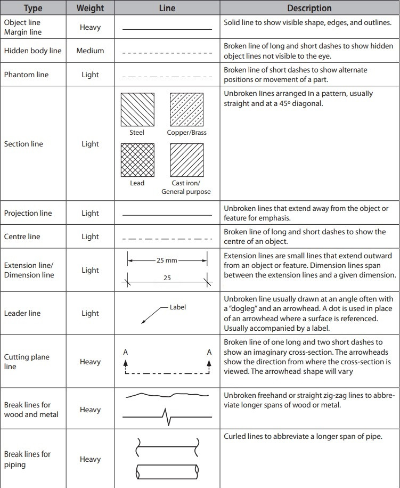

2. 도면에서 사용하는 선의 종류

선은 단순한 선이 아니라 각각의 용도와 의미를 가진다.
대표적으로 다음과 같이 구분된다.

1. 외형선
   제품의 실제 모습을 나타내는 가장 기본적인 선이다. 보통 굵게 표현된다.
2. 숨은선(히든 라인)
   겉에서 보이지 않는 내부 형상을 점선으로 표현한다. 내경, 구멍 등 안쪽 형상을 확인할 때 사용된다.
3. 중심선
   대칭 구조나 원·홀의 중심을 표시한다. 긴 점선과 짧은 점선이 반복되는 형태다.
4. 치수 보조선·치수선
   치수를 표시하기 위해 형상을 보조하는 선으로, 실제 형상과 닿지 않도록 적당히 떨어뜨려 그린다.

선의 종류를 정확히 구분하면 도면의 구조를 한눈에 파악할 수 있다.

3. 치수 읽기 기초

도면의 핵심은 치수다. 가공자는 이 치수를 기준으로 제품을 제작한다.

1. 치수값
   숫자로 표기되며 형상의 실제 크기를 의미한다.
2. 공차
   치수가 허용하는 오차 범위다. 제품 기능에 따라 매우 중요하며, 가공 난이도와 비용에도 큰 영향을 준다.
3. 직경·반지름
   원형 형상에서는 직경은 Ø 기호를 사용하고 반지름은 R로 표시한다.
4. 각도 치수
   ° 기호를 사용하며 절단면이나 테이퍼 각에서 확인할 수 있다.

CAD 도면에서 치수를 읽을 때는 단위와 기준면을 확인하는 습관을 가져야 한다.

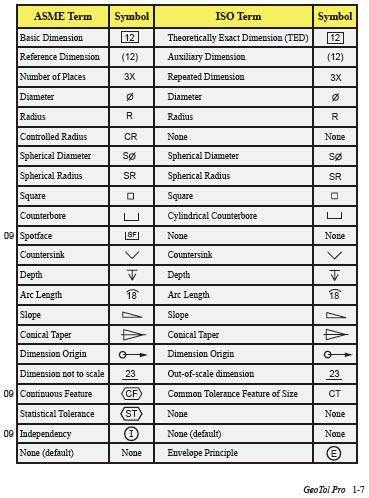

4. 기초 기호 이해

도면에는 가공 방식, 표면의 품질, 용접 여부 등을 나타내는 다양한 기호가 사용된다.

대표기호는 다음과 같다.

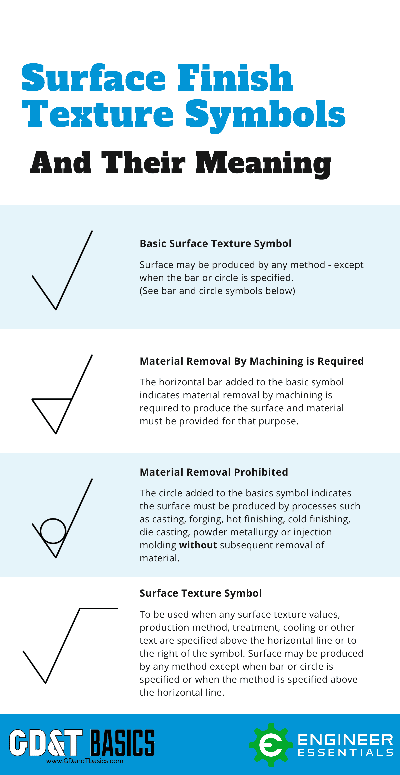

1. 표면 거칠기
   Ra 값으로 표기되며 가공 표면의 매끄러움을 나타낸다. 선반, 밀링 등 작업 방식에 따라 요구치가 달라진다.
2. 구멍 관련 기호
   카운터보어, 카운터싱크 등 특정 형태의 홀 가공 필요 여부를 나타낸다.
3. 공차 기호
   직각도, 평면도, 원통도 같은 기하공차는 제품의 정밀도를 유지하는 데 필수 정보다.

기호를 이해하는 것은 도면을 해석하는 능력을 크게 높여준다.

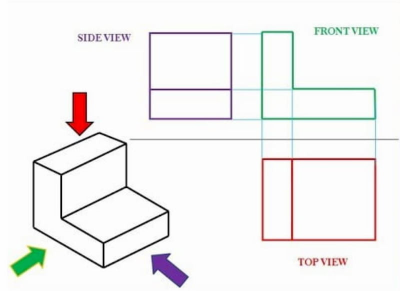

5. 투상도와 단면 이해

도면은 하나의 그림이 아니라 여러 각도에서 본 형상을 조합해 표현한다.

1. 정면도
   제품의 기준이 되는 기본 면이다.
2. 평면도
   위에서 내려다본 모습으로 부품의 전체적인 배치를 확인한다.
3. 측면도
   좌·우에서 본 모습으로 깊이나 두께 정보를 제공한다.
4. 단면도
   내부 형상을 정확히 보여 주기 위해 일부를 잘라 표시한 도면이다.

복잡한 도면일수록 투상 개념 이해가 중요하다.

6. 초보자가 가장 많이 하는 실수

1. 중심선을 외형선과 혼동
2. 치수의 기준면을 명확히 찾지 못함
3. 단면 표시 방향을 착각
4. 공차 표기를 무시하고 가공 진행
5. 도면 축척을 고려하지 않고 크기를 오해

이러한 실수는 설계 의도와 전혀 다른 결과를 초래할 수 있으므로 기본 규칙을 정확히 익히는 것이 필수다.

7. CAD 초보가 연습할 때 좋은 방법

1. 단순한 블록 도면부터 따라 그리기
2. 치수선·보조선을 정확한 규칙에 맞춰 그리기
3. 선 종류를 확실히 구분해 설정하기
4. 실제 부품 도면을 해석해보고 모델링으로 재현해보기

도면은 많이 보고, 많이 그릴수록 눈이 열린다.
기본 규칙만 확실히 잡혀 있어도 CAD 실력이 빠르게 성장한다.
